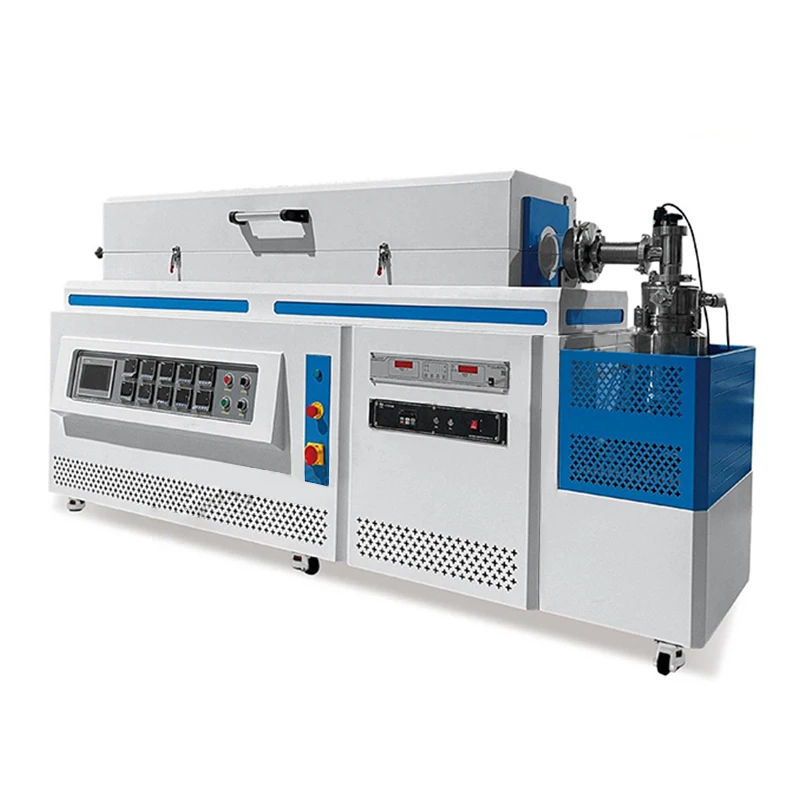

Forno tipo tubo-para tratamento térmico por atmosfera e vácuo
O forno de recozimento a vácuo Bright usa uma estrutura de forno tubular para sinterização atmosférica, tratamento de redução, experimentos de CVD e recozimento a vácuo.
O fio de resistência é usado como elemento de aquecimento junto com o acionamento-de mudança de fase e o controle do tiristor.
O tubo do forno é feito de quartzo de alta-pureza. Flanges de aço inoxidável vedam ambas as extremidades do tubo, enquanto suportes de aço inoxidável mantêm o tubo do forno na posição.
Esta configuração forma um espaço de processamento relativamente independente que pode ser conectado a equipamentos de vácuo ou linhas de gás de processo em qualquer uma das extremidades.
A estrutura do tipo tubo-é particularmente adequada para amostras longas, materiais dispostos continuamente ao longo do tubo do forno e processos onde conexões de gás ou vácuo precisam ser feitas em ambas as extremidades do tubo.
Grande faixa de tubos de quartzo de φ60 a φ400 mm
A temperatura operacional é de 1100 graus.
Os tamanhos de tubos de forno disponíveis vão de φ60 × 2.200 mm a φ400 × 2.200 mm.
Para tubos de φ60, φ80 e φ100 mm, a potência listada é de 20 kW. Um tubo de φ120 mm utiliza 26 kW, enquanto as configurações de φ200, φ300 e φ400 mm utilizam 35 kW, 60 kW e 90 kW, respectivamente.
A tensão nominal é 380 V.
A taxa de aquecimento é de 1–10 graus/min e o nível de vácuo é de 6,67 × 10⁻⁴ Pa.
Como o diâmetro do tubo altera significativamente a área de carga disponível e a potência de aquecimento necessária, a seleção do forno de recozimento a vácuo brilhante deve ser baseada no diâmetro e comprimento da amostra, juntamente com o ambiente de processo necessário.
Isolamento de forno de fibra policristalina de alumina
A câmara do forno utiliza fibra de alumina policristalina como material de isolamento.
Um invólucro de-camada dupla com um sistema de resfriamento-a ar suporta aquecimento e resfriamento relativamente rápidos e ajuda a controlar a temperatura da superfície do equipamento.
O equipamento pode ser usado para sinterização de atmosferas de alta-temperatura, redução de atmosfera, experimentos de CVD e recozimento a vácuo em universidades, institutos de pesquisa e empresas industriais.
Para processos de CVD ou de redução, os compradores também devem confirmar o tipo de gás, o número de linhas de gás, os requisitos de fluxo e o método de conexão de exaustão.
Para recozimento a vácuo, o diâmetro do tubo, a conexão do flange, o comprimento da amostra e o nível de vácuo alvo são os principais pontos de especificação.
Desenvolvimento-de tubos e isolamentos não padronizados
Fibra de alumina policristalina e produtos de isolamento de fornos são áreas de produtos importantes da Nengcheng Crystal.
A empresa combina a produção de matéria-prima de fibra com o processamento personalizado de componentes de isolamento de fornos.
Para projetos de forno de recozimento a vácuo brilhante de grande-diâmetro ou não{1}}padrão-de comprimento, desenhos técnicos podem ser usados para discutir câmaras de forno de fibra, isolamento em torno de flanges e componentes de suporte.
A empresa fornece comunicação técnica antes da produção, fotos ou vídeos durante a fabricação e acompanhamento pós-venda-dedicado-.
Os equipamentos de exportação podem ser embalados em caixas de madeira ou em paletes de madeira. Os termos de entrega EXW, FOB e DDP são suportados.
Especificações do produto
|
Parâmetro |
Especificação |
|
Temperatura operacional |
1100 graus |
|
Tamanho do tubo do forno |
φ60 × 2200 a φ400 × 2200 mm |
|
Faixa de potência |
20–90 kW |
|
Aquecimento / Tensão |
Fio de resistência; 380V |
|
Taxa de aquecimento/vácuo |
1–10 graus/min; 6,67 × 10⁻⁴ Pa |
